Einführung in Elektrostatik

Ruhende elektrische Ladungen erzeugen ein unsichtbares Kraftfeld im Raum. Das ist mit das wichtigste Bild im Kopf für die Elektrostatik.

Daher schauen wir uns an hier an, wie diese Ladungen als mathematische Quellen wirken und wie sich das elektrische Feld verhält, wenn freie Elektronen im Spiel sind.

Gaussches Gesetz#

Intuition#

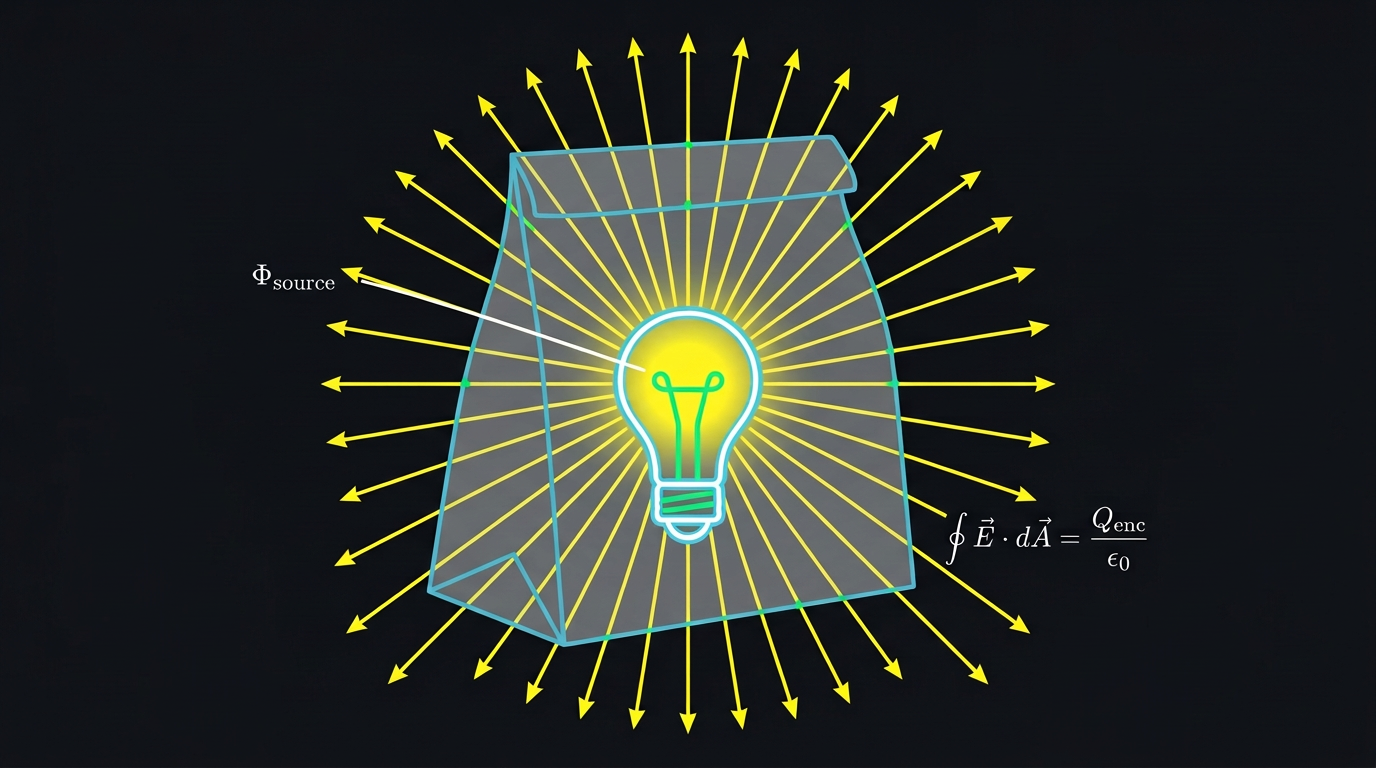

Stelle dir eine leuchtende Glühbirne in einer Papiertüte vor. Die totale Menge an Licht, die durch die Tüte nach aussen dringt, hängt nur davon ab, wie hell die Birne im Inneren ist. Die Form der Tüte spielt keine Rolle. In der Elektrostatik wirken Ladungen exakt wie solche Glühbirnen, die ein elektrisches Feld aussenden. Der totale Fluss dieses Feldes durch eine beliebige geschlossene Hülle verrät uns direkt, wie viel Ladung im Inneren gefangen ist. Feldlinien beginnen immer orthogonal auf positiven Ladungen und enden auf negativen.

Definition#

Beispiel#

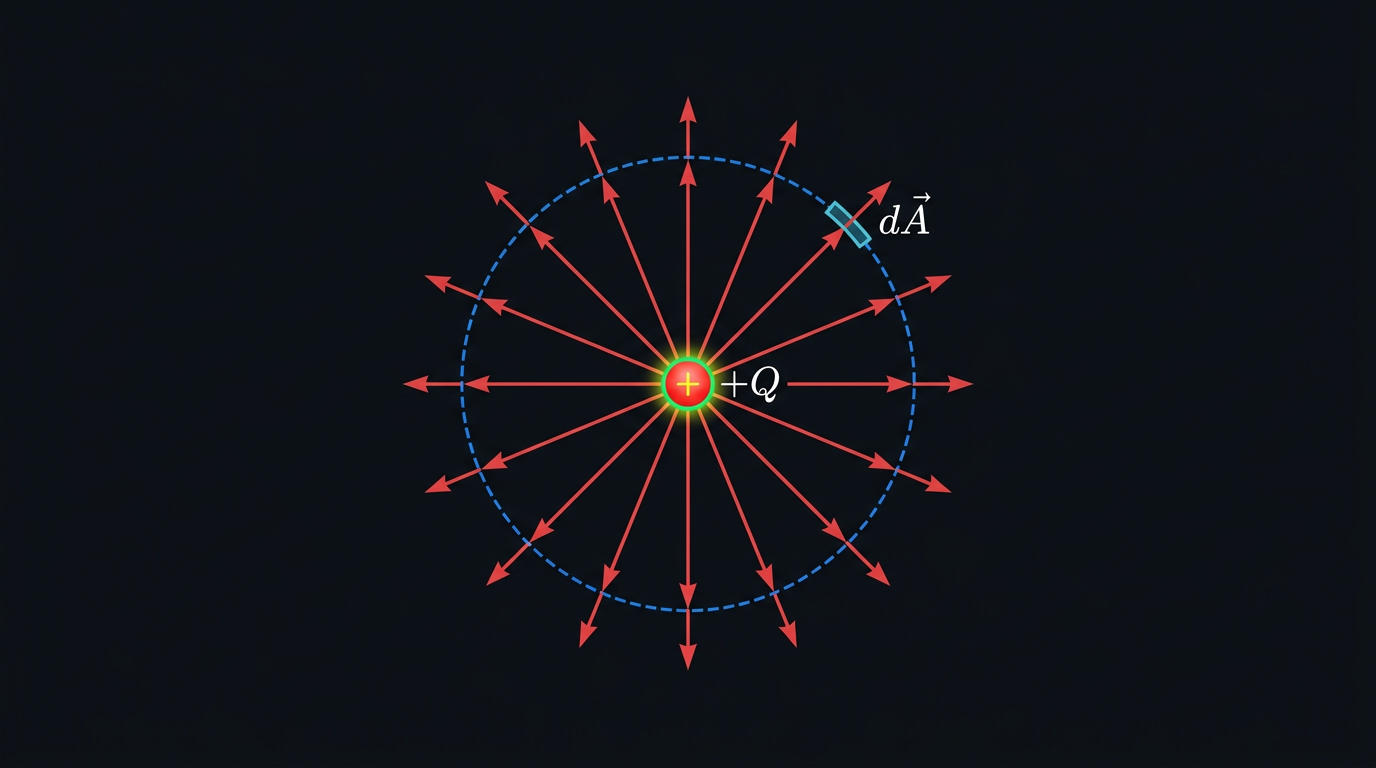

Eine punktförmige positive Ladung C befindet sich exakt im Zentrum einer gedachten kugelförmigen Hülle mit einem Radius von m. Das elektrische Feld zeigt aufgrund der Symmetrie überall senkrecht nach aussen und ist an jedem Punkt der Oberfläche gleich stark. Wir berechnen den Fluss, indem wir das Feld mit der Kugeloberfläche multiplizieren. Das Gesetz diktiert, dass dieser Fluss exakt entspricht. Wir müssen keine komplexen Vektorintegrale lösen, da die Geometrie uns die Arbeit abnimmt.

Grenzfälle#

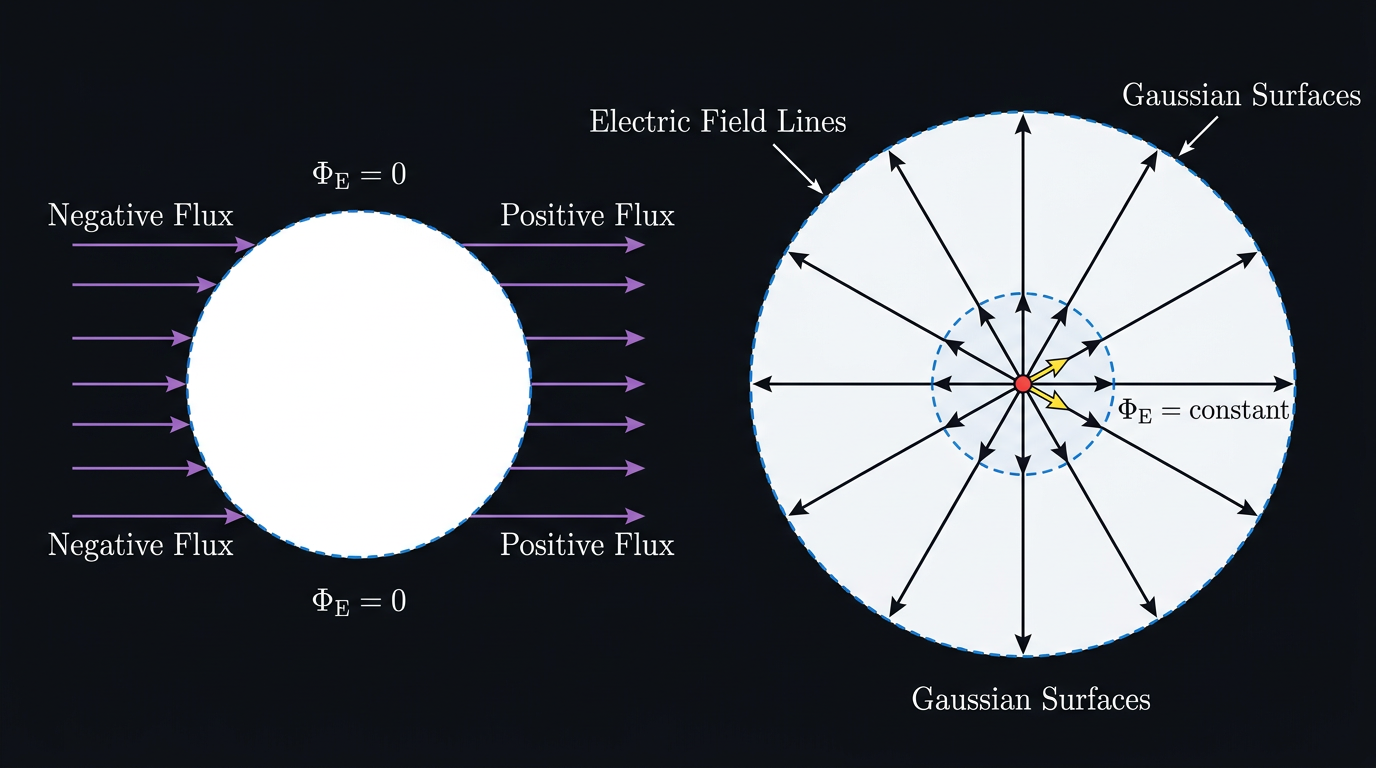

Grenzfall 1: Leere Hülle ()

• Intuition: Wenn keine Quelle im Volumen sitzt, kann netto kein Feld aus der Hülle fliessen.
• Prüfung: Einsetzen von in die rechte Seite liefert . Ein von aussen kommendes Feld tritt auf der einen Seite ein (negativer Fluss) und auf der anderen wieder aus (positiver Fluss), wodurch sich das Integral exakt zu null addiert.
• Ergebnis: Der Nettofluss verschwindet vollständig.

Grenzfall 2: Riesige Hülle ()

• Intuition: Wenn die Kugel gigantisch wird, wird das elektrische Feld an der Oberfläche extrem schwach. Der totale Fluss sollte aber konstant bleiben, da die Quelle im Zentrum unverändert leuchtet.
• Prüfung: Das elektrische Feld einer Punktladung sinkt mit . Die Oberfläche der Kugel wächst exakt mit . Beim Ausrechnen des Flusses kürzt sich der Radius mathematisch komplett weg.
• Ergebnis: Der Fluss bleibt unabhängig vom Radius strikt konstant.

Leiter im elektrostatischen Gleichgewicht#

Intuition#

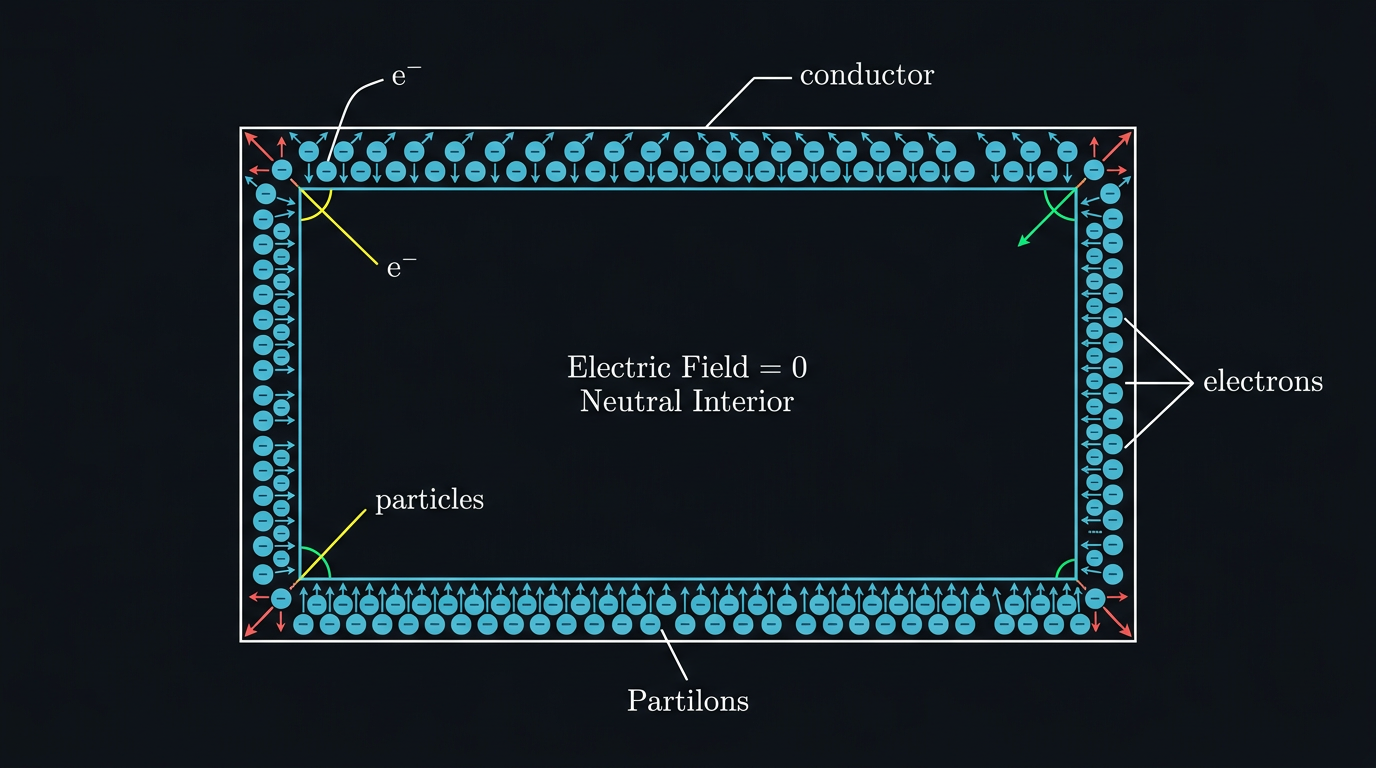

Denke an eine Kiste voller identischer Magnete, die sich gegenseitig abstossen. Wenn du die Kiste schüttelst, drücken sie sich so weit wie möglich nach aussen, bis sie alle an den inneren Wänden der Kiste kleben. Im leeren Raum in der Mitte heben sich alle abstossenden Kräfte perfekt auf. Ein metallischer Leiter funktioniert identisch. Frei bewegliche Elektronen stossen sich ab und verteilen sich komplett auf der äussersten Oberfläche, wodurch das Innere völlig kräftefrei und somit feldfrei bleibt.

Definition#

Beispiel#

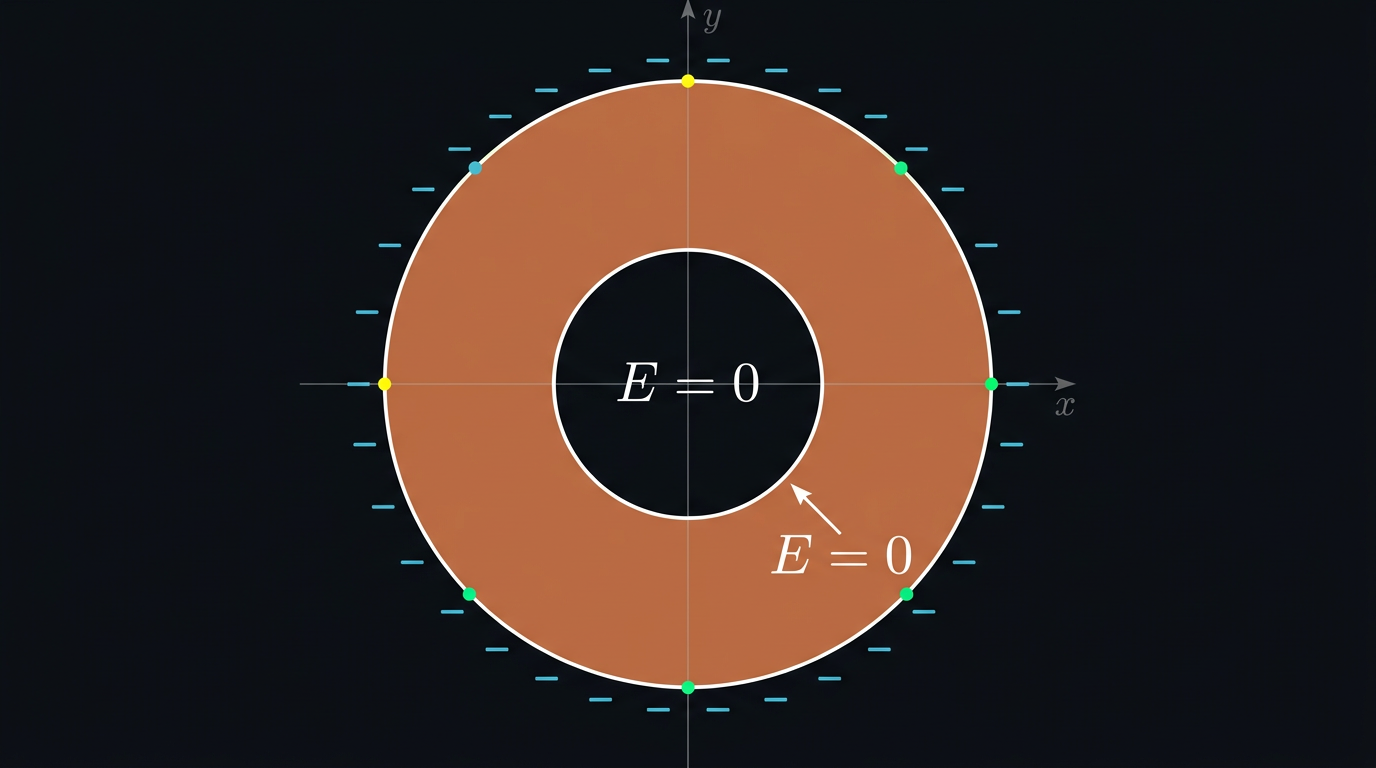

Eine massive Kupferkugel erhält eine statische Überschussladung. Die Ladungen wandern in Sekundenbruchteilen an den äussersten Rand. Wenn du im Inneren der Kugel einen Hohlraum fräst, existiert dort absolut kein elektrisches Feld, selbst wenn sich aussen riesige Ladungsmengen ansammeln. Dieses Phänomen ist der physikalische Kern des Faradayschen Käfigs.

Man könnte annehmen, dass die überschüssigen Ladungen bei einem solchen Hohlraum auch an den neuen, inneren Rand wandern, da dieser ebenfalls eine Grenze des Materials darstellt. Dies ist physikalisch jedoch nicht der Fall. Da sich gleiche Ladungen gegenseitig abstossen, streben sie im System den größtmöglichen Abstand zueinander an. Dieser wird ausschließlich auf der äußersten Hülle erreicht.

Mathematisch kann man eine Gauss-Fläche um den inneren Hohlraum legen. Da das elektrische Feld im Inneren des Leiters null ist, ist auch der Fluss durch diese Fläche null. Nach dem Gaußschen Gesetz muss dann auch die eingeschlossene Ladung null sein. Folglich bleibt die innere Hohlraumwand völlig ungeladen.

Die innere Hohlraumwand bleibt folglich völlig ungeladen, weshalb auch im Hohlraum selbst weiterhin absolut kein elektrisches Feld existiert. Nur wenn man eine isolierte Fremdladung direkt in den leeren Raum einbrächte, würden sich durch Influenz Ladungen an der Innenwand sammeln.

Grenzfälle#

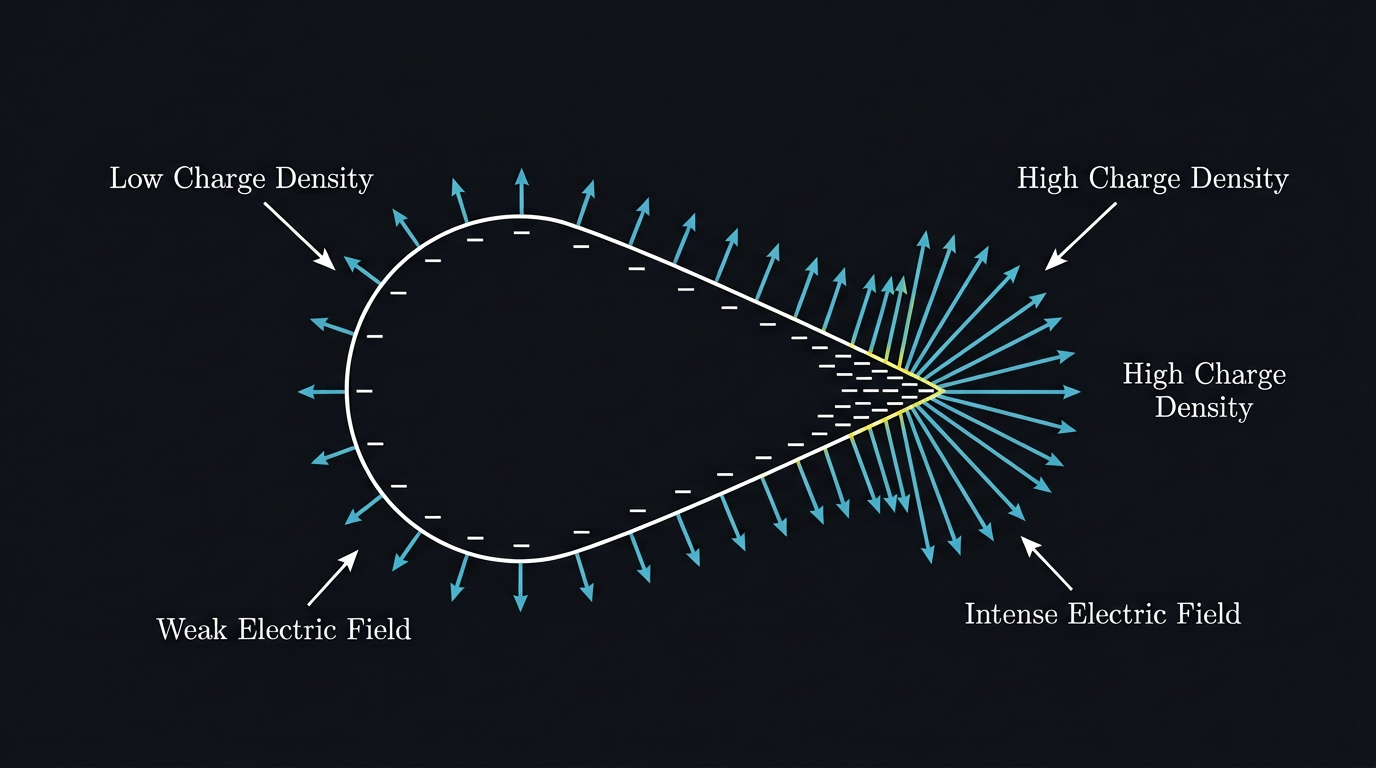

Betrachten wir ein Beispiel, bei dem die Ladungsdichte an der Oberfläche eines Leiters nicht konstant ist. Hier ist der Krümmungradius relevant.

Intuitiv ist der Krümmungsradius der Radius des Kreises, den ich an die jeweilige Stelle reinquetschen kann, ohne dass dieser aus dem Material herausragt. Nahe einer spitzen Nadel kann ich also einen sehr kleinen Kreis reinquetschen, während ich an einer flachen Oberfläche einen sehr grossen Kreis reinquetschen kann.

Grenzfall 1: Direkt über der Oberfläche ()

• Intuition: Direkt ausserhalb des Metalls muss das Feld senkrecht zur Oberfläche stehen. Jede seitliche Feldkomponente würde die Elektronen auf der Oberfläche sofort seitwärts verschieben, was dem statischen Gleichgewicht widerspricht.
• Prüfung: Das lokale Gausssche Gesetz an einer winzigen Pillendose auf der Oberfläche liefert , wobei die lokale Ladungsdichte ist. Es gibt keine tangentiellen Komponenten.
• Ergebnis: Das Feld steht strikt orthogonal und springt am Rand schlagartig auf einen endlichen Wert.

Grenzfall 2: Extrem scharfe Spitze ()

• Intuition: An einer unendlich spitzen Nadel werden die Ladungen extrem dicht zusammengedrängt, weil die Geometrie sie zwingt, sich in einem sehr kleinen Bereich aufzuhalten, um dem Rest des Leiters zu entkommen.
• Prüfung: Die lokale Flächenladungsdichte verhält sich umgekehrt proportional zum Krümmungsradius. Geht der Krümmungsradius gegen null, divergiert gegen unendlich. Das elektrische Feld explodiert folglich an dieser Stelle.
• Ergebnis: An scharfen Kanten entsteht ein gigantisches elektrisches Feld, was zu Spitzenentladungen führt.

Fragen#

1. Zwei geschlossene Hüllen, ein Würfel und eine Kugel, umschliessen beide vollständig eine einzelne Ladung . Durch welche Hülle ist der elektrische Fluss grösser?

   • (a) Durch die Kugel, wegen der radialen Symmetrie.
   • (b) Durch den Würfel, wegen der grösseren Oberfläche.
   • (c) Der Fluss ist durch beide exakt gleich.
   • (d) Es hängt davon ab, wo genau die Ladung platziert ist.

2. Eine ungeladene, hohle Metallkugel umschliesst eine positive Punktladung , die im Zentrum des Hohlraums schwebt. Wie gross ist das elektrische Feld im massiven Metall der Kugelschale?

   • (a) Es zeigt radial nach aussen und sinkt mit .
   • (b) Es ist exakt null.
   • (c) Es zeigt radial nach innen.
   • (d) Es hängt von der Dicke der Metallschale ab.

3. Warum schlägt ein Blitz bevorzugt in die Spitze eines Blitzableiters ein und nicht in das (flache) Dach daneben?
