Das Coulombsche Gesetz und der geladene Ring

Elektrische Ladungen üben unsichtbare Kräfte aufeinander aus. Wir betrachten zuerst die simpelste Interaktion zwischen zwei punktförmigen Ladungen. Danach nutzen wir dieses Fundament, um zu verstehen, wie eine Ansammlung von unzähligen Ladungen auf einem durchgehenden Ring den Raum um sich herum beeinflusst.

1. Das Coulombsche Gesetz#

Intuition#

Denke an elektrische Ladungen als winzige Quellen von Druck oder Sog im Raum. Gleichnamige Ladungen verhalten sich, als würden sie den Raum zwischen sich aufpumpen, sie stossen sich ab. Ungleichnamige Ladungen saugen den Raum zwischen sich leer und ziehen sich an. Je weiter du dich von einer Ladung entfernst, desto mehr verdünnt sich dieser Effekt im dreidimensionalen Raum, da sich die Wirkung auf eine immer grössere unsichtbare Kugelfläche verteilt.

Definition#

Beispiel#

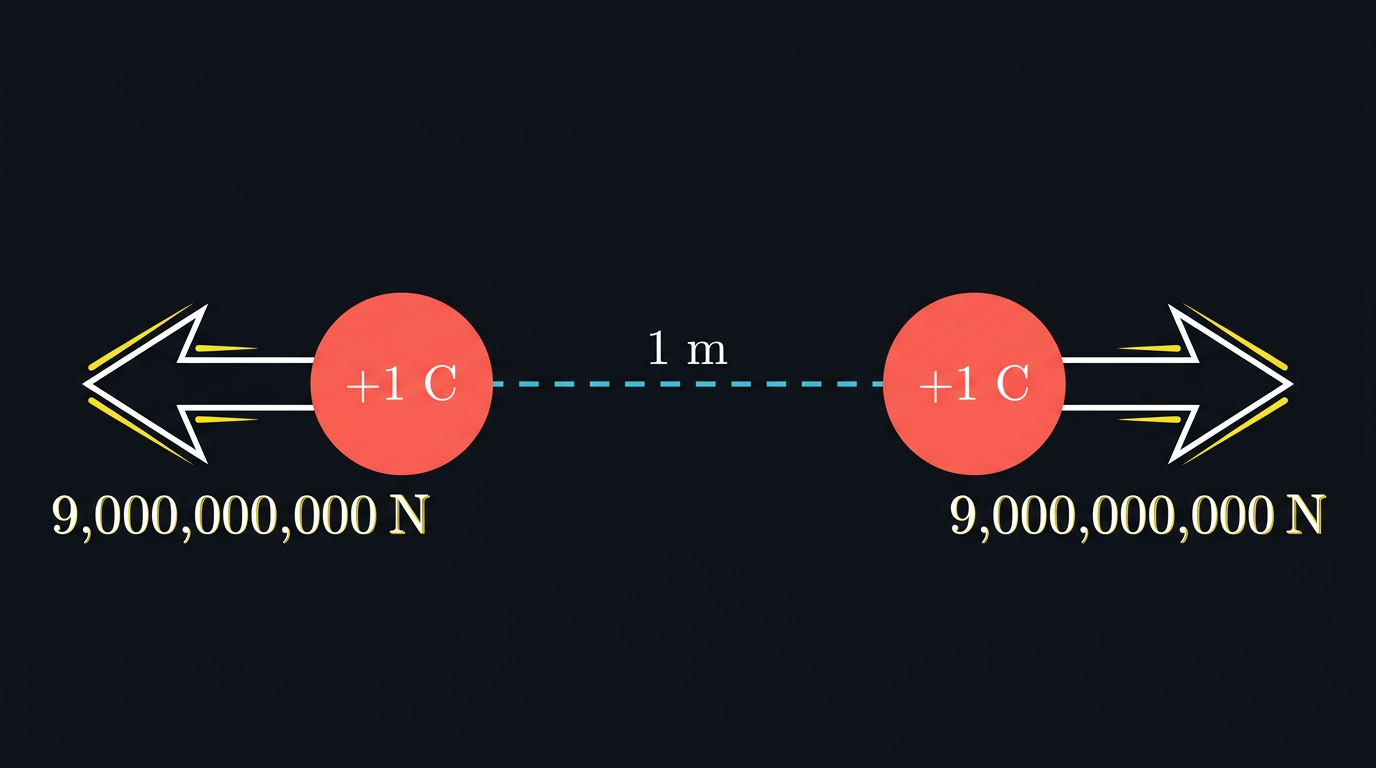

Zwei winzige Kugeln tragen jeweils eine sehr grosse Ladung von einem Coulomb und liegen genau einen Meter voneinander entfernt. Wir setzen die Werte ein, um die Kraft zu berechnen. Die Konstante vor den Ladungen ergibt ungefähr $9 \times 10^9$. Multipliziert mit eins durch eins im Quadrat erhalten wir eine abstossende Kraft von neun Milliarden Newton. Das entspricht in etwa der Gewichtskraft von fast einer Million Tonnen, was zeigt, wie gigantisch ein einzelnes Coulomb als Ladungsmenge in der Praxis ist.

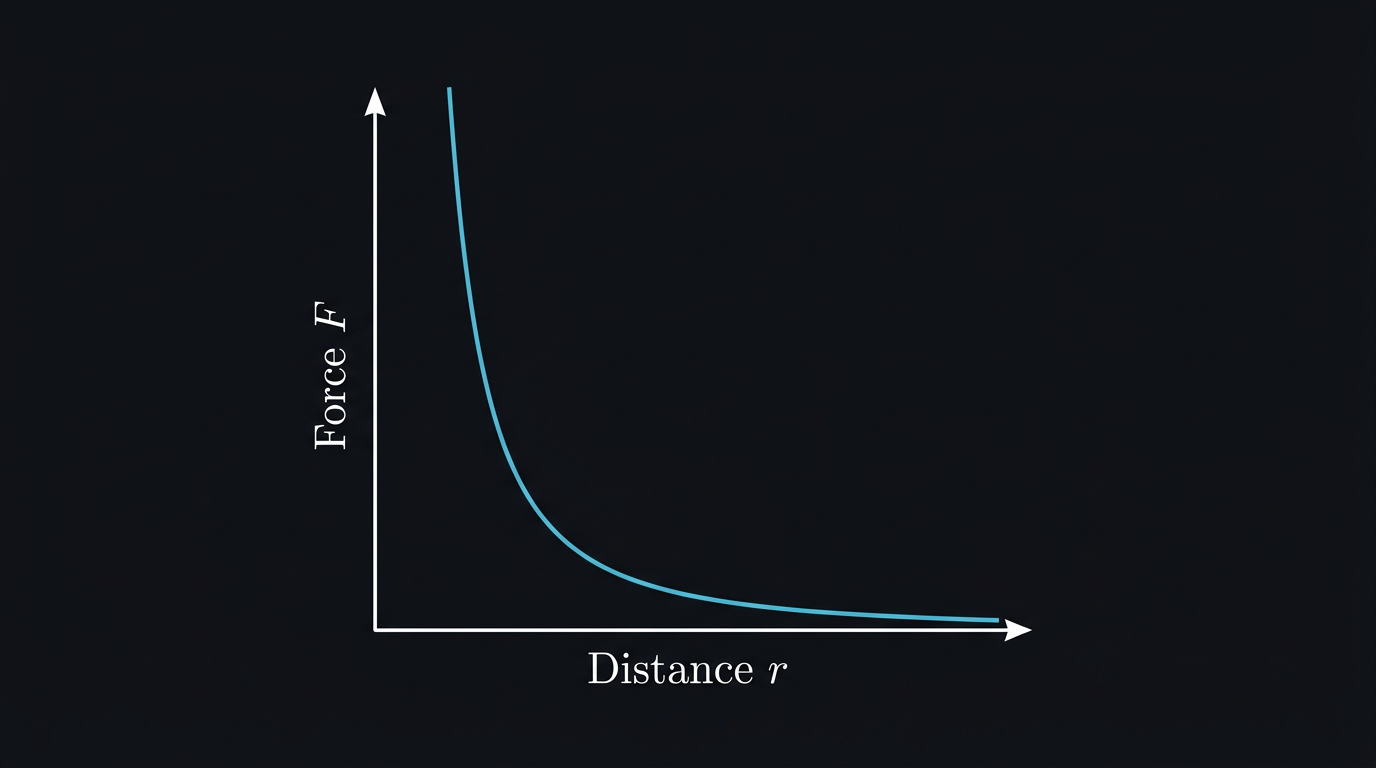

Grenzfälle#

Grenzfall 1: Abstand ($r_{21} \to \infty$)

• Intuition: Wenn zwei Ladungen unendlich weit voneinander entfernt sind, sollten sie sich gegenseitig nicht mehr spüren.
• Prüfung: Der Nenner $r_{21}^2$ wächst ins Unendliche, wodurch der gesamte Bruch gegen null strebt.
• Ergebnis: Die Kraft verschwindet.

Grenzfall 2: Ladung ($q_1 \to 0$)

• Intuition: Ein neutrales Objekt ohne jegliche Ladung sollte keine elektrischen Kräfte durch andere stationäre Ladungen erfahren.
• Prüfung: Wenn $q_1 = 0$ ist, wird der Zähler des Bruchs exakt null.
• Ergebnis: Die resultierende Kraft ist null.

2. Elektrisches Feld eines geladenen Rings#

Intuition#

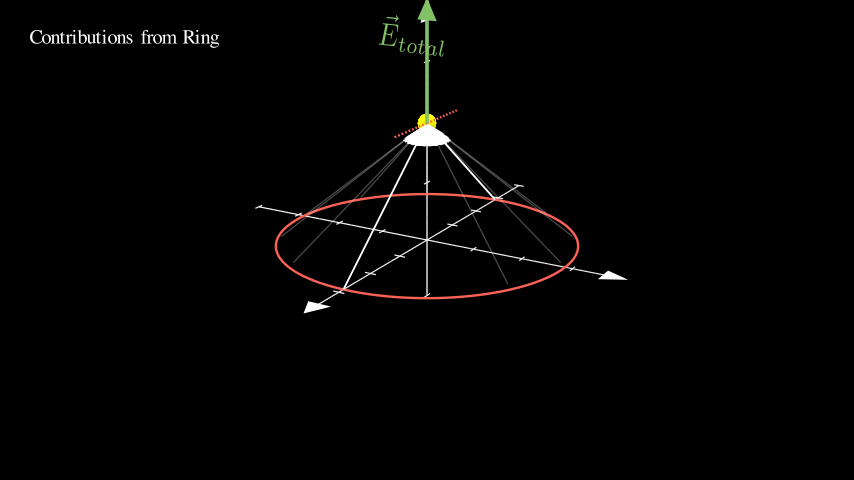

Stell dir vor, du stehst auf der Symmetrieachse eines leuchtenden, elektrisch geladenen Rings. Jedes winzige Stückchen dieses Rings schickt einen Kraftpfeil zu dir. Weil der Ring aber ein perfekter Kreis ist, heben sich die seitlichen Stösse exakt auf. Ein Zug von links wird durch einen exakt gleich starken Zug von rechts neutralisiert. Übrig bleibt nur die gebündelte Feldkomponente, die strikt entlang der Achse vom Ring weg oder auf den Ring zu zeigt.

Definition#

Herleitung#

Um die Formel aus der Definition zu erhalten, zerlegen wir den Ring in unendlich viele winzige Ladungselemente $dq$. Jedes dieser Elemente verhält sich wie eine Punktladung und erzeugt am Punkt auf der Achse in der Distanz $z$ ein winziges elektrisches Feld $dE$.

Nach dem Coulombschen Gesetz gilt für den Betrag dieses winzigen Feldes: $dE = \frac{1}{4\pi\varepsilon_0} \frac{dq}{r^2}$

Der Abstand $r$ von jedem Punkt des Rings zum Punkt auf der z-Achse bildet mit dem Ringradius $R$ und der Höhe $z$ ein rechtwinkliges Dreieck. Nach Pythagoras ist der Abstand zum Quadrat also $r^2 = R^2 + z^2$.

Aus der Intuition wissen wir, dass sich alle seitlichen Feldkomponenten aufheben. Wir benötigen nur die Komponente entlang der z-Achse, also $dE_z$. Wenn $\theta$ der Winkel zwischen der z-Achse und der Verbindungslinie $r$ ist, erhalten wir die z-Komponente über die trigonometrische Projektion: $dE_z = dE \cos(\theta)$

Mit etwas Geometrie sehen wir im Dreieck, dass der Kosinus das Verhältnis von Ankathete zu Hypotenuse ist. Es gilt $\cos(\theta) = \frac{z}{r} = \frac{z}{\sqrt{R^2 + z^2}}$. Wir setzen dies in die Gleichung für $dE_z$ ein: $dE_z = \frac{1}{4\pi\varepsilon_0} \frac{dq}{R^2 + z^2} \frac{z}{\sqrt{R^2 + z^2}} = \frac{1}{4\pi\varepsilon_0} \frac{z}{(R^2 + z^2)^{3/2}} dq$

Um das gesamte Feld $E_z$ zu finden, müssen wir über den kompletten Ring integrieren. Das Gute an der Ringsymmetrie ist, dass der Abstand $z$ und der Radius $R$ für jedes Ladungselement $dq$ exakt gleich bleiben. Wir können also alle Konstanten vor das Integral ziehen: $E_z = \int dE_z = \frac{1}{4\pi\varepsilon_0} \frac{z}{(R^2 + z^2)^{3/2}} \int dq$

Das Integral über alle winzigen Ladungsteile $\int dq$ summiert sich schlicht zur Gesamtladung $Q$ des Rings auf. Setzen wir $Q$ ein, erhalten wir exakt die Gleichung aus der Definition: $E_z = \frac{1}{4 \pi \varepsilon_0} \frac{Q z}{(R^2 + z^2)^{3/2}}$

Grenzfälle#

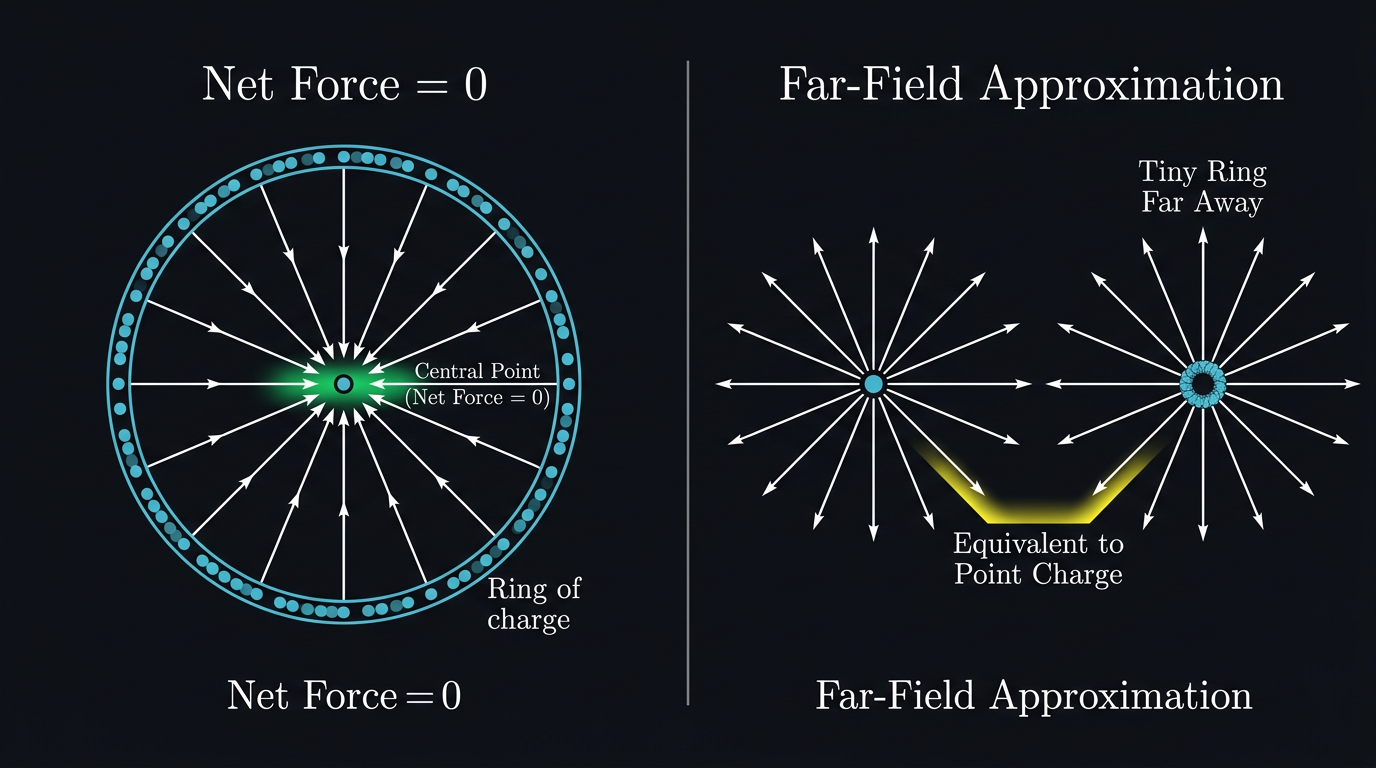

Grenzfall 1: Zentrum des Rings ($z = 0$)

• Intuition: Genau in der Mitte des Rings zieht oder drückt jede Seite gleich stark in entgegengesetzte Richtungen. Du solltest keine Netto-Kraft spüren.
• Prüfung: Setzt man $z = 0$ in den Zähler der Gleichung ein, wird der gesamte Ausdruck unabhängig vom Radius zu null.
• Ergebnis: Das elektrische Feld im Zentrum ist null.

Grenzfall 2: Sehr weite Entfernung ($z \to \infty$)

• Intuition: Von sehr weit weg betrachtet, verliert der Ring seine geometrische Ausdehnung und sieht nur noch aus wie ein winziger, leuchtender Punkt. Das Feld sollte sich wie bei einer einzelnen Punktladung verhalten.
• Prüfung: Für extrem grosse $z$ wird der Radius $R$ im Term $R^2 + z^2$ vernachlässigbar klein. Der Nenner nähert sich $(z^2)^{3/2} = z^3$. Die Gleichung reduziert sich auf einen Faktor mal $Q z / z^3$, was genau zu $Q / z^2$ führt.
• Ergebnis: Die Formel geht exakt in das Coulombsche Gesetz für eine Punktladung über.

Fragen#

1. Zwei punktförmige Ladungen spüren bei einem bestimmten Abstand eine Kraft $F$. Wenn du den Abstand zwischen den beiden Ladungen halbierst, wie gross ist die neue Kraft?

   • (a) $F / 4$
   • (b) $F / 2$
   • (c) $2F$
   • (d) $4F$

2. Wenn du dich auf der z-Achse eines geladenen Rings vom Zentrum ($z=0$) wegbewegst, startet das elektrische Feld bei null und geht im Unendlichen wieder gegen null. Was sagt uns das über das Feld an einem bestimmten Punkt zwischen dem Zentrum und der Unendlichkeit?

   • (a) Das Feld muss überall negativ sein.
   • (b) Das Feld muss an einem bestimmten Punkt ein Maximum erreichen.
   • (c) Das Feld oszilliert zwischen positiven und negativen Werten.
   • (d) Die Ladung verteilt sich ungleichmässig, je weiter man sich entfernt.
