Elektrisches Potential einer geladenen Scheibe

Die Vektoraddition von elektrischen Feldern komplexer Objekte mit komplizierten Geometrien führt oft zu langen Rechnungen. Das elektrische Potential bietet einen eleganteren Weg. Da es ein Skalar ist, können wir die Beiträge einzelner Ladungen einfach als einfache Zahlen addieren und daraus das Gesamtpotential ableiten. Wir schauen uns diese Methode am klassischen Fall einer homogen geladenen Kreisscheibe an.

Das Superpositionsprinzip des Potentials#

Intuition#

Stelle dir das elektrische Potential wie die Höhenkarte einer Berglandschaft vor. Jede einzelne elektrische Ladung ist wie ein Erdhaufen, der die Landschaft um sich herum anhebt (bei positiver Ladung) oder absenkt (bei negativer Ladung). Wenn du ein ausgedehntes Objekt mit vielen Ladungen hast, musst du nicht mit komplizierten Pfeilen oder Richtungen hantieren. Du berechnest einfach, wie viel jeder einzelne Ladungshaufen zur relativen Höhe an deinem Standort beiträgt. Weil das Potential ein Skalar ist, summierst du diese Höhenunterschiede schlichtweg auf, um die Gesamthöhe des Potentials an einem bestimmten Punkt zu finden.

Dieses Aufsummieren der Beiträge von Punkladungen ist, was hinter der folgenden Integraldefinition steckt:

Definition#

Beispiel#

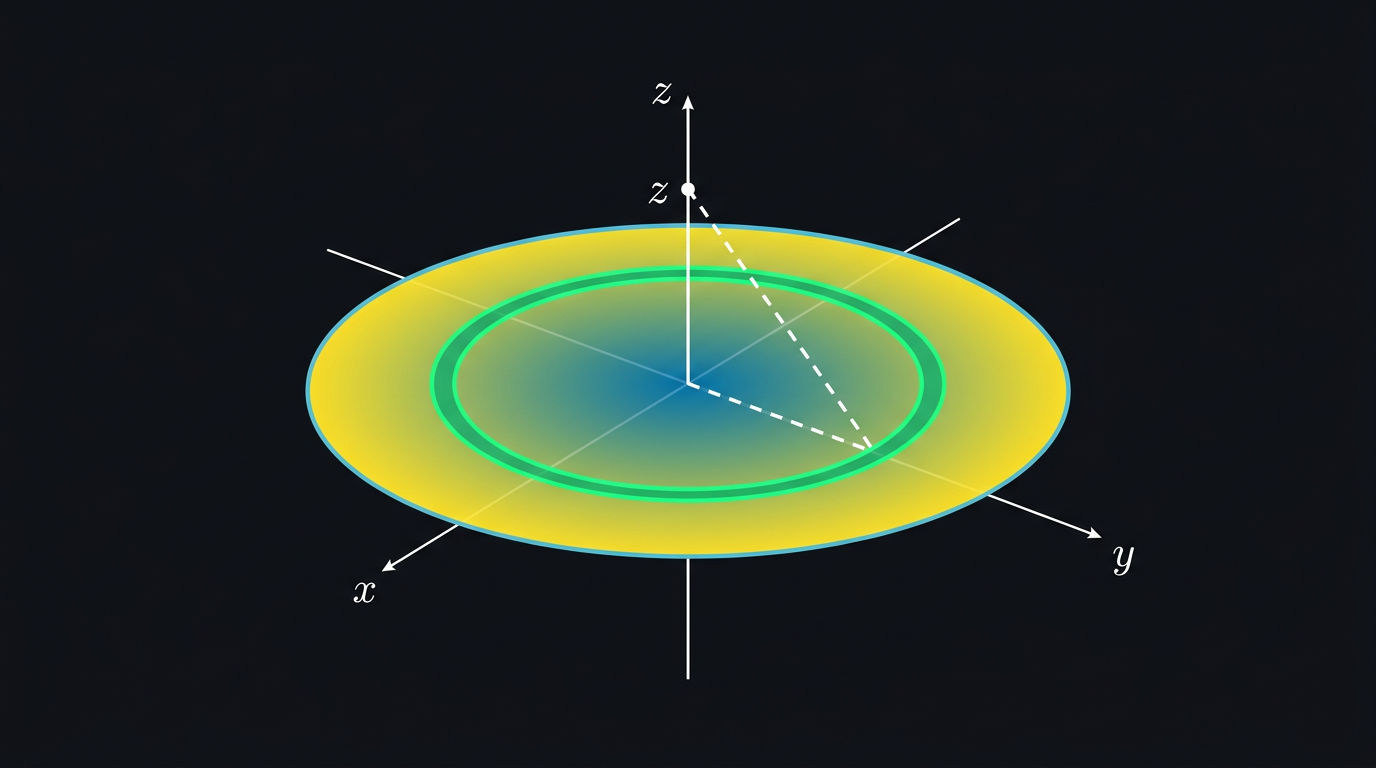

Wir betrachten eine flache Kreisscheibe mit Radius in der xy-Ebene. Die Ladung ist gleichmässig mit der Oberflächenladungsdichte auf der Fläche verteilt. Wir suchen das Potential auf der z-Achse im Abstand über dem Zentrum. Das Aufsummieren aller winzigen Ladungsbeiträge auf der Scheibe liefert uns die exakte Lösung für das Potential an diesem Punkt:

Dieses Resultat zeigt uns die "Höhe" der elektrischen Energie pro Ladungseinheit genau auf der Symmetrieachse.

Ausführliche Herleitung#

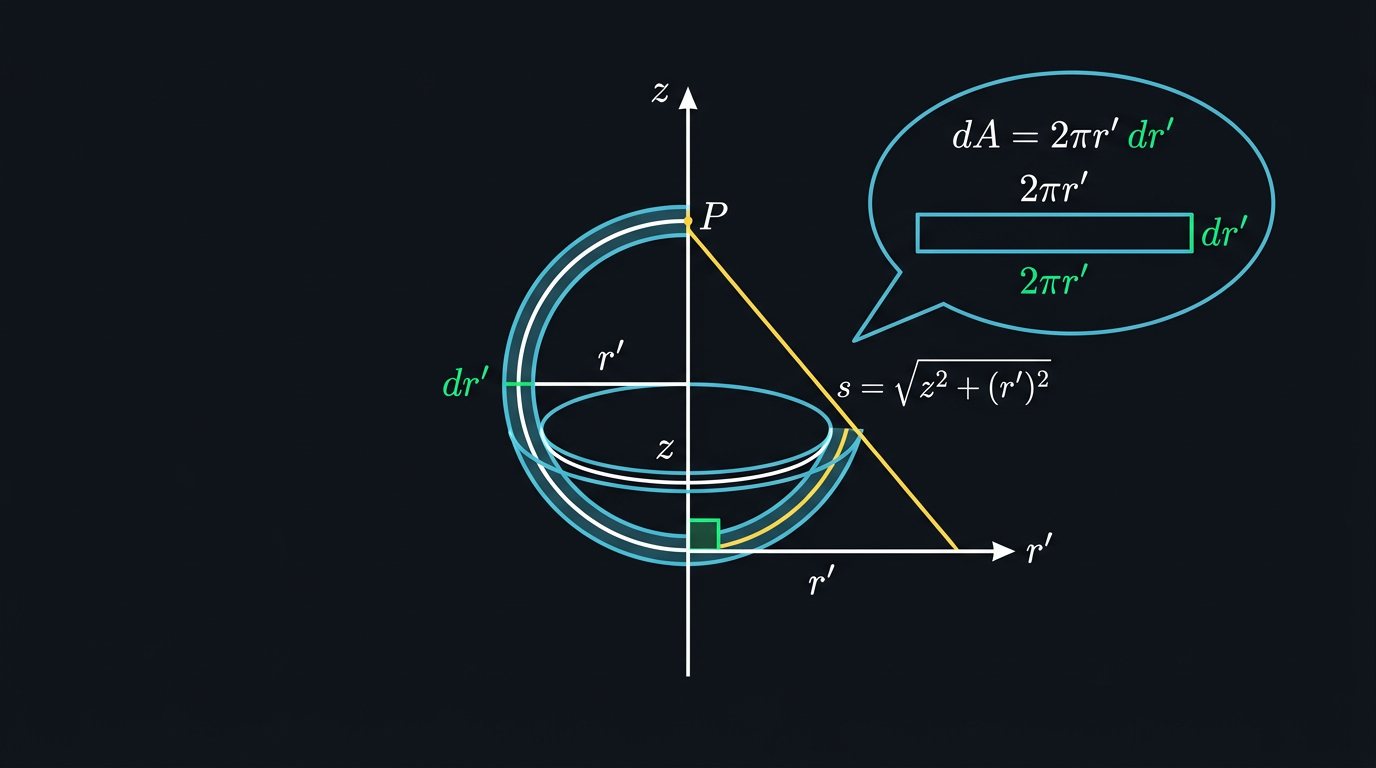

Um das Potential exakt auf der z-Achse im Abstand zu finden, zerlegen wir die Scheibe gedanklich in unendlich dünne Ringe. Aufgrund der Kreissymmetrie haben alle Punkte auf einem solchen Ring mit dem Radius denselben Abstand zu unserem Zielpunkt auf der z-Achse.

Mit dem Satz des Pythagoras berechnen wir diesen Abstand als .

Die Fläche eines hauchdünnen Rings der Breite entspricht seinem Umfang multipliziert mit seiner Breite, also . Die Ladung auf diesem Ring ergibt sich aus der Flächenladungsdichte :

Jedes dieser Ringelemente erzeugt auf der z-Achse einen winzigen Beitrag zum Gesamtpotential. Wir nutzen die Formel für das Potential einer Punktladung () und ersetzen durch :

Um das Gesamtpotential zu erhalten, integrieren wir diese Beiträge über die gesamte Scheibe, also von bis :

Dieses Integral lässt sich direkt lösen, da die innere Ableitung des Radikanden bis auf einen Faktor 2 im Zähler steht. Die Stammfunktion von ist . Wir setzen die Integrationsgrenzen ein:

Da die Wurzel aus einem Quadrat immer positiv ist, ersetzen wir durch den Betrag . Dies führt uns zur finalen Gleichung:

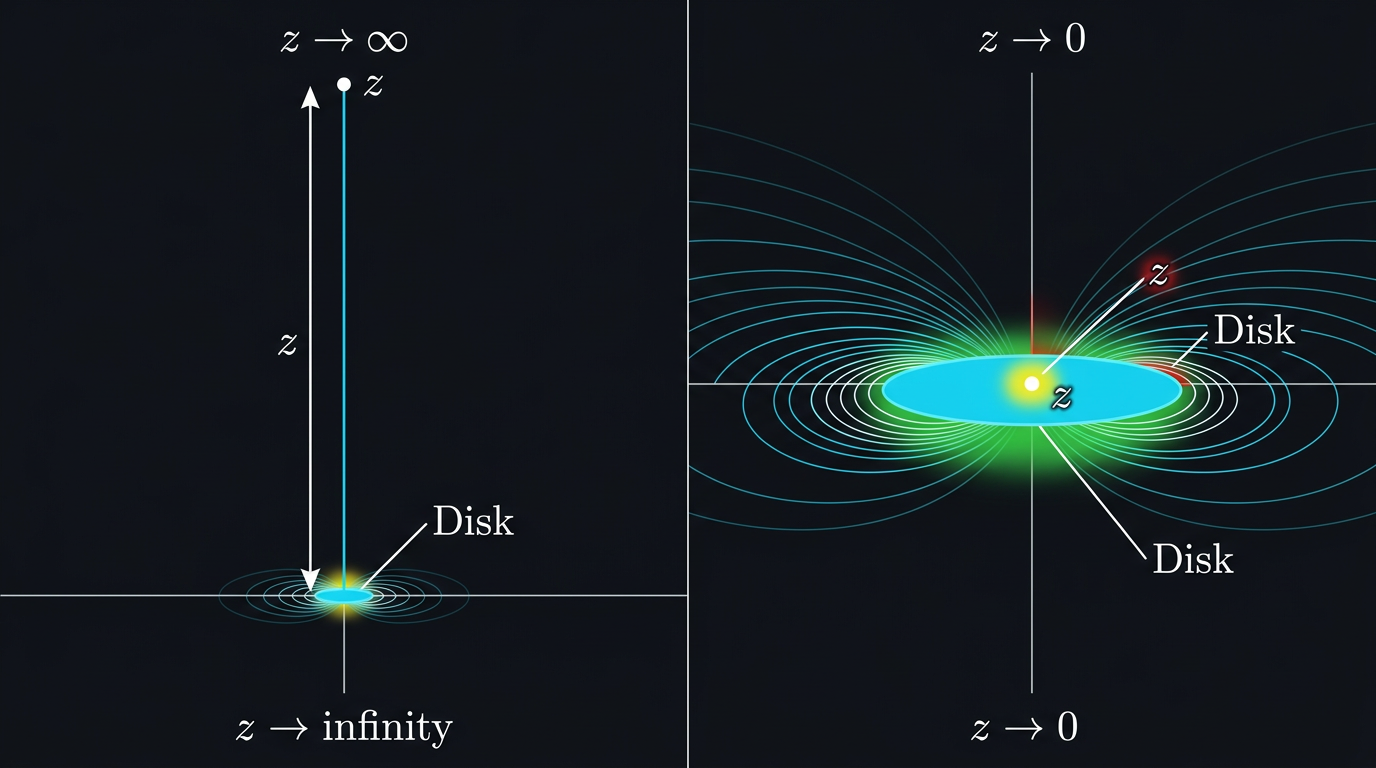

Grenzfälle#

Grenzfall 1: Abstand ()

• Intuition: Aus grosser Distanz verschwinden die Details der Scheibe. Sie sollte wie eine winzige Punktladung aussehen.
• Prüfung: Für sehr grosse approximieren wir die Wurzel mit einer Taylor-Entwicklung. Der Ausdruck in der Klammer nähert sich an. Setzen wir dies ein und nutzen die Gesamtladung , erhalten wir .
• Ergebnis: Die Formel reduziert sich exakt auf das Potential einer Punktladung.

Grenzfall 2: Zentrum der Scheibe ()

• Intuition: Direkt auf der Scheibe sollte das Potential einen maximalen, aber endlichen Wert haben, da die Ladung auf einer Fläche verteilt ist und sich nicht in einem einzigen Punkt staut.
• Prüfung: Wenn , vereinfacht sich der Ausdruck schlicht zu . Die Gleichung wird zu .
• Ergebnis: Der Wert ist maximal und endlich.

Die Beziehung zum elektrischen Feld#

Intuition#

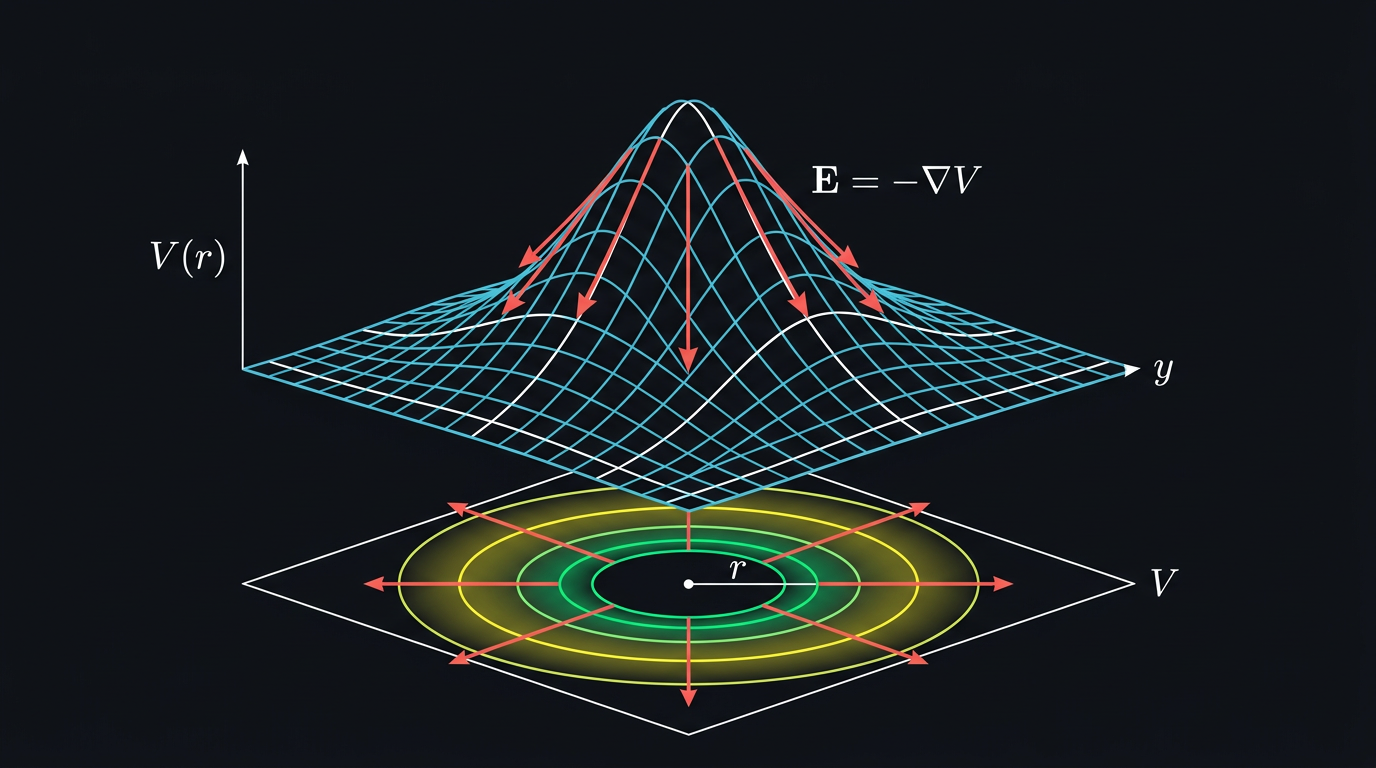

Das Potential liefert uns eine unsichtbare Landschaft aus Bergen und Tälern. Das elektrische Feld entspricht exakt der Neigung dieser Landschaft. Legst du ein positiv geladenes Teilchen auf einen Potentialberg, rollt es den steilsten Hang hinab. Wir finden das Feld, indem wir die Steigung (den Gradienten) berechnen. Die Linien gleicher Höhe in dieser Landschaft, die Äquipotentiallinien, verlaufen stets senkrecht zu den Feldlinien, da es entlang der Höhenlinien keine Steigung gibt.

Definition#

Beispiel#

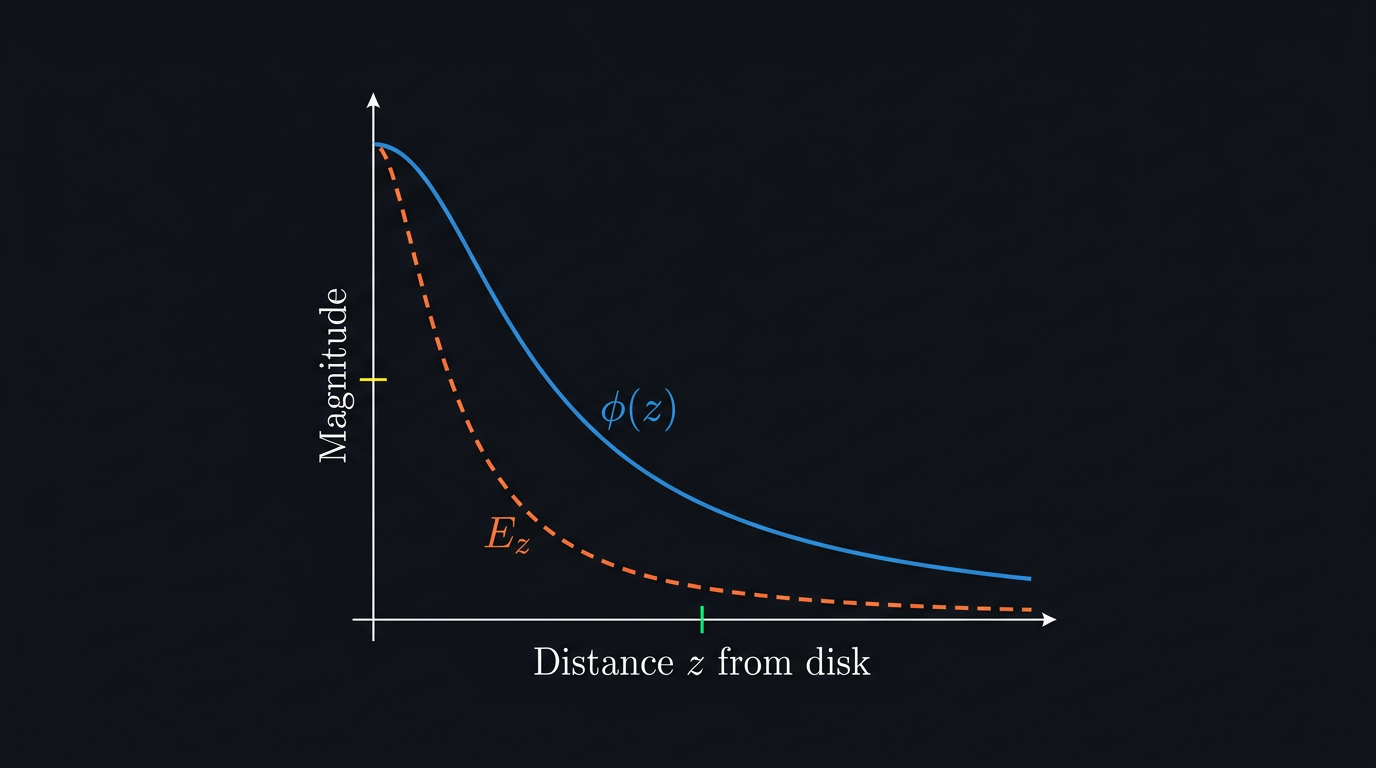

Leiten wir die Formel der Scheibe nach z ab, um das elektrische Feld auf der Achse zu finden. Da die Anordnung symmetrisch ist, heben sich alle radialen Feldkomponenten auf und nur bleibt übrig. Wir berechnen für positive z-Werte:

Diese Funktion beschreibt, wie stark eine Probeladung auf der Achse weggedrückt wird.

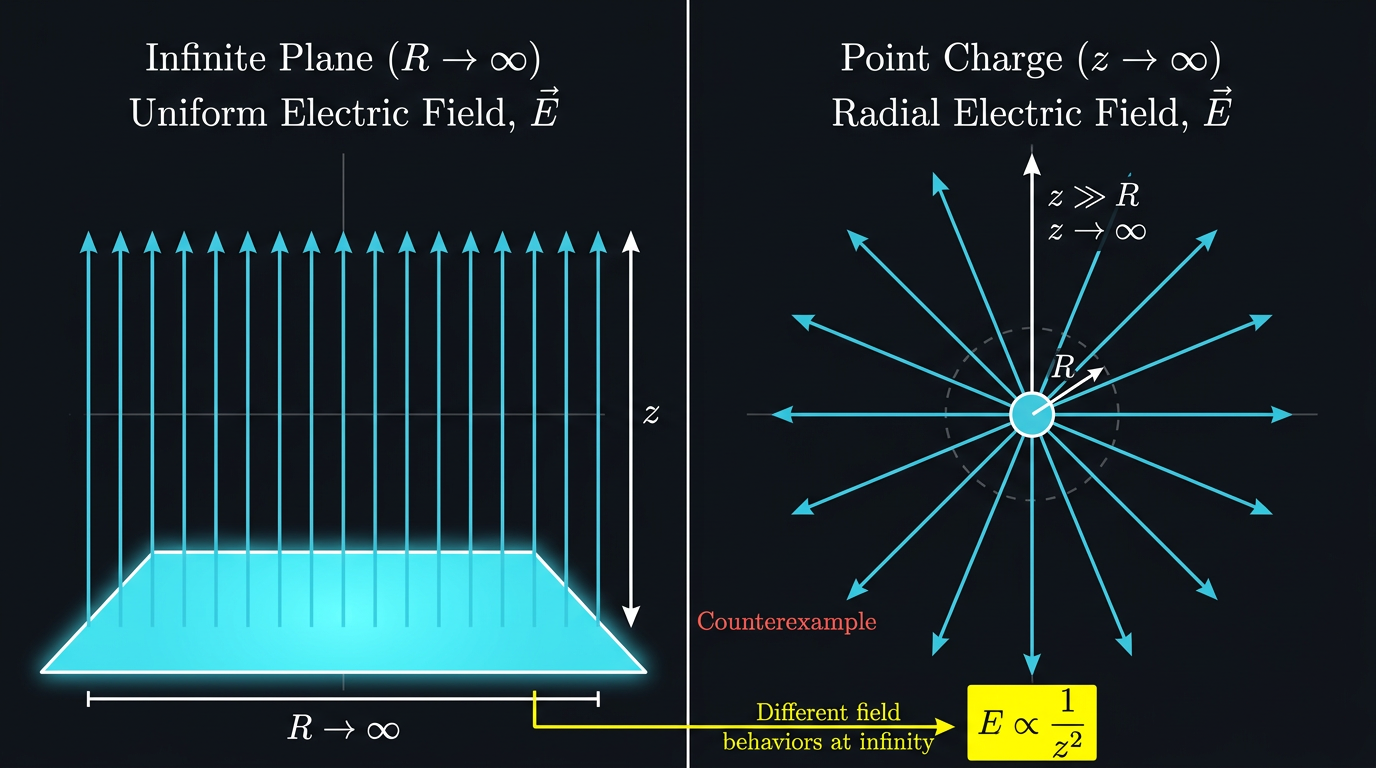

Grenzfälle#

Grenzfall 1: Radius R wird extrem gross () Intuition: Eine unendlich grosse Scheibe entspricht einer unendlichen geladenen Ebene. Das elektrische Feld einer solchen Ebene sollte konstant sein und nicht mehr vom Abstand abhängen. Prüfung: Wenn gegen unendlich geht, wird der Nenner im Bruch extrem gross. Der Term nähert sich 0. Es bleibt . Ergebnis: Die Abhängigkeit von z verschwindet komplett.

Grenzfall 2: Abstand z geht gegen unendlich () Intuition: Sehr weit weg sollte das elektrische Feld wieder wie das einer Punktladung aussehen und proportional zu abfallen. Prüfung: Eine Entwicklung des Klammerausdrucks für sehr grosse z liefert näherungsweise . Eingesetzt ergibt das exakt . Ergebnis: Das Feld fällt quadratisch mit dem Abstand ab.

Fragen#

1. Eine Kreisringscheibe (eine Scheibe mit einem Loch in der Mitte) hat den Aussenradius R und den Innenradius r. Wie können wir das Potential dieser Form auf der z-Achse bestimmen, ohne das Integral komplett neu zu berechnen?

   • (a) Das Potential des Lochs vom Potential der grossen Scheibe abziehen.

2. Du bewegst eine Probeladung exakt auf einer Äquipotentialfläche eines elektrischen Feldes. Welche Aussage über die benötigte mechanische Arbeit ist korrekt?

   • (a) Die Arbeit ist proportional zur Distanz.
   • (b) Die Arbeit ist maximal, weil das Feld dort am stärksten ist.
   • (c) Es wird keine Arbeit verrichtet, da die Potentialdifferenz null ist.
   • (d) Die Arbeit hängt vom genauen Pfad auf der Fläche ab.
